在高多层 PCB（通常指 4 层及以上）打样过程中，拼板设计的复杂度远高于普通双层板。这类电路板因层数多、结构紧凑，拼板时需兼顾信号完整性、热管理及加工精度 —— 以下是专为高多层 PCB 定制的拼板设计指南：

一、高多层拼板的独特挑战

●层间对齐精度：多层压合时若拼板定位误差超过 5mil，可能导致内层线路错位，影响高速信号传输。

●热应力集中：高多层 PCB 散热路径复杂，拼板设计需避免因分板应力导致层间开裂（尤其厚铜箔板材）。

●加工设备适配：V 割设备对高多层板厚要求更严格（建议板厚≥0.8mm），过薄易导致分层。

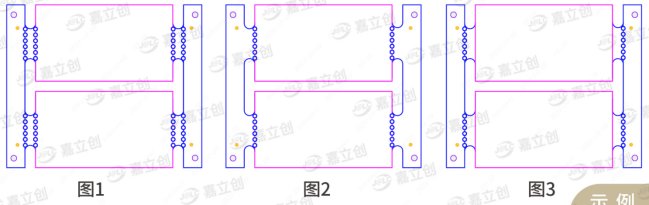

二、邮票孔设计的进阶策略

针对高多层 PCB，邮票孔需遵循 “密度 + 间距双优化” 原则：

●数量提升：每组邮票孔推荐 8-10 个（普通板为 5-8 个），增强多层板连接强度；

●间距微调：相邻孔边缘间距建议 0.38-0.4mm，避免高多层分板时孔边毛刺刺穿内层绝缘层；

●位置优化：邮票孔与内层导体间距需≥15mil（普通板为 12mil），防止分板应力引发层间短路。

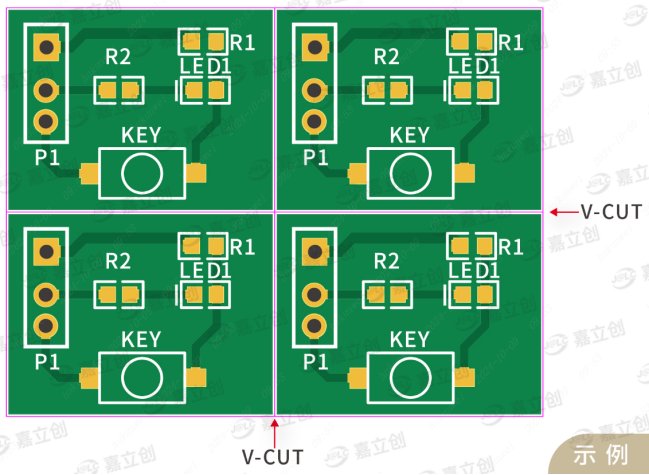

三、高多层 V 割拼版的黄金法则

●尺寸下限：拼板尺寸必须＞10cm×10cm（普通板为 7cm×7cm），避免多层板边缘崩裂；

●厚度禁区：当板厚＜0.6mm 且层数≥6 层时，严禁使用 V 割拼版，需改用 CNC 镂空拼板；

●应力释放设计：在 V 割线两侧添加 0.5mm 宽的散热槽，减少多层板分板时的热应力积累。

四、工艺边设计的高多层特化

●宽度升级：工艺边宽度从普通板的 5mm 增至 7mm，为多层板 SMT 贴片提供更稳定的支撑；

●定位孔强化：添加 2 个直径 1.5mm 的金属化定位孔（普通板为 1mm），匹配多层板高精度贴装需求；

●Mark 点优化：采用三层 Mark 点设计（底层铜箔 + 阻焊 + 丝印），提升多层板视觉定位精度。

写主所知的拼板方面，嘉立创在 PCB 拼板领域优势显著，拥有专用高多层 V 割设备与五轴 CNC 铣板机，精度达 ±0.005mm。专利邮票孔设计搭配电浆清洗工艺，分板毛刺降低 60%。免费 DFM 拼板优化系统，24 小时反馈方案，高多层PCB打样周期最快48h，工艺成熟可靠。

结语：高多层 PCB 拼板设计是 “电气性能” 与 “可制造性” 的平衡艺术，每一个参数调整都需结合层数、材料与工艺综合考量。
