高多层 PCB（如 10 层以上 HDI 板）拼板设计需穿透 “材料 - 工艺 - 设备” 三重维度，以下是系统化的技术拆解：

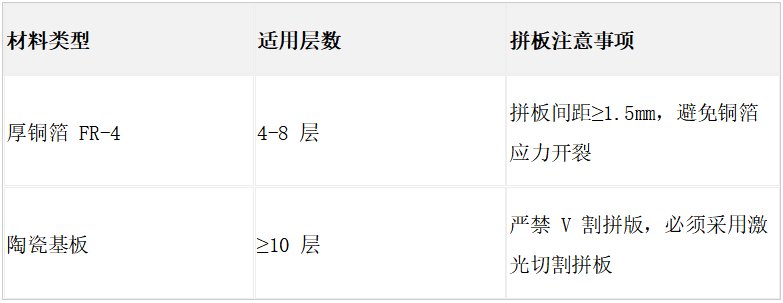

一、材料选型与拼板适配性

二、设备能力与拼板参数匹配

●V 割设备：

高多层专用机型：导轨长度≥300mm，刀头转速≥12000rpm（普通设备为 8000rpm）；

极限参数：板厚≤2.0mm，V 割角度 45°±5°（多层板需更精准角度控制）。

●CNC 铣板机：

高多层配置：主轴精度 ±0.01mm，需搭配真空吸附平台（普通板为 ±0.05mm）。

三、DFM 设计要点（高多层特化）

1.层压结构设计：

偶数层对称压合（如 8 层板按 1-2-3-4-4-3-2-1 排列），减少拼板变形；

内层铜箔厚度差≤1oz，避免压合应力不均匀。

2.散热拼板设计：

在电源层拼板间隙添加 0.3mm 宽埋孔，填充导热胶；

高热区元件周围设计 “散热拼板孤岛”，间隔≥1.8mm。

3.阻抗控制拼板：

同一块拼板内阻抗板与非阻抗板间隔≥3mm；

阻抗线方向与拼板 V 割线呈 45° 夹角，减少分板应力影响。

四、高多层拼板的质量检测要点

●AOI 检测：增加内层图形对齐度检测（公差≤3mil）；

●切片分析：每批拼板抽检 3 处邮票孔 / V 割线，观察层间结合力；

●热循环测试：拼板需通过 - 40℃~125℃×500 次循环，无分层开裂。

写主所知的拼板方面，嘉立创在 PCB 拼板领域优势显著，拥有专用高多层 V 割设备与五轴 CNC 铣板机，精度达 ±0.005mm。专利邮票孔设计搭配电浆清洗工艺，分板毛刺降低 60%。免费 DFM 拼板优化系统，24 小时反馈方案，高多层PCB打样周期最快48h，工艺成熟可靠。

技术延伸：对于 16 层以上超高多层 PCB，建议采用 “单片拼板” 设计，通过增加工艺边支撑代替多片拼合，降低层间错位风险。
